福建华涞公司生产的喷漆水洗台达到国家废气排放标准，通过环评验收！

水洗式喷漆台系列产品是针对各行业喷漆车间，而设计的喷漆净化设备，设有吸附、水洗、喷淋、过滤等多重处理过程，它具有操作简单，清理方便的特点，净化、过滤效率高，是您喷漆的首选产品。有多种材质可供选择，款式及材质均可根据客户需要特殊定制。

特别说明

A.本风机若用于抽油漆时，在使用前必须在内壳及叶上涂抹黄油，以备定期保养时方便清理。

B.抽油漆、粉末物质一般在7-10天定期清理一次，根据实际工作量加以调整。

C.本风机不宜抽：特粘性油漆/UV漆，抽此类油漆请选择直翼式风机。

D.如顾客未及时清理油漆而产生负载烧坏电机或振动则不属保修范围。

E.选择不带底架时请注明出风口方向（即电机正反转向）。

F.本风机进风口设有方型及圆型供客户选择。

G.常规制作：进风口圆型（不含连接法兰）/出风口方型。可按客户方提出说明制作。

常规机型技术参数

水

用途及性能特点

随着工业的发展，祥发环保生产的环保型水帘柜（喷漆台）已经在市场上供不应求。主要用于产品喷漆车间的废气（漆物）处理，给大家一个好的工作环境。我厂的高效环保水帘柜（喷漆台）主要采用水来过滤喷漆车间的废气（漆物）使用起来方便节能。通过水把废气（漆物）打到水泄里面，定期更换水就可以啦。

水帘机的水帘板是最为重要的部件，该部件始终在水中工作，极易生锈腐化，所以水帘板均采用不锈钢制作，我司采用不锈钢板为304#，有些配置制造厂为低沉成本用不锈铁制作水帘板为430，不锈铁430的代价为不锈钢304的2/3，这种水帘板用用不了多久就会出现锈蚀。别的水帘板的形状与制造工艺也很讲求，形状精确的水帘板就能使整个水帘板上水流都平缓地流尚，没有干区，没有水流跳动，水帘板最忌讳的是水流飞溅，飞溅的水珠溅到工件上就形成一个个疵点，直接影响产品的质量。

使用与保养

环保型水帘柜（喷漆台）在使用之前请在风机叶片上涂一些黄油，有利于以后时间长啦好清理沾在风机上的油漆。

开机一定要保证风机是正转的，这样才能把环保型水帘柜（喷漆台）内的废气排出车间外。如是反转就调换一下电机上的三条火线的位置便可。

风机在使用一段时间要定期处理好叶片上的油漆。在处理之中注意不要把叶片弄变型，这样会使叶片转动不均匀，减少风机寿命。水泄里的水不能太涨，这样会很容易使水泵堵塞。水泵不能干抽，发现抽不上水请立刻切断电源。

使用前检查工作

1、将水洗喷漆柜加水和吸附有机溶剂液；

2、给水泵加水，检查水管是否漏气，旋转泵轴，感觉灵活，泵内无障碍；

3、将水管阀门打开；

4、 打开电源开关，排气风机下转方向水泵正转方向。

使用注意事项

1、使用时注意水洗喷漆柜过滤网被油漆堵塞，应时常打捞油漆；

2、注意泵的运转有无杂音和剧烈磨擦声和撞击声，如有应立即停机检查；

3、定期检查轴承中润滑油的清洁度，水泵运转满500小时，应清洗更换一次润滑油。

4、长期作用注意风机叶与风机壳的油漆卡死，应拆风机清理油漆。

特性：

1、水廉幕式冲洗漆尘，防止喷漆引起火灾的危险性；

2、水泵浦循环过滤使用，节省用水量；

3、大风量高效率轴流式排气设备，迅速将废气排出，消除涂料漆尘对人体的危害；

4、水幕板采用不锈钢制造，抗酸碱、抗腐蚀、坚固耐用；

5、保养简洁容易。

6、无泵式喷漆台，无需水泵，减少在使用中造成水泵堵塞不能正常工作，从而也降低了制造成本和维护成本，使用更方便。

广泛用途:
1>家俱厂、木制品、家饰品、餐桌椅、钢木家俱、家装、办公家俱喷涂；
2>电脑、电子、电器、家电、手机、手机配件涂装；
3>运动器材、健身器材、儿童玩具、球拍、球杆喷涂；
4>五金、金属、铁艺、工艺品、园艺工具、钢构、机械涂装；
5>超市展示架、货架、道具喷涂；
6>防盗门、门窗、栏杆、门业涂装；
7>电控柜、电缆桥架、配电柜喷涂；
8>汽车、客车、自行车、摩托车、农用车、农具、电动车、钢圈涂装；
9>电镀厂、涂装厂、喷涂厂、电泳厂、金属表面处理厂喷涂；
10>雨伞厂，雨具厂、伞骨厂涂装；
11>拉链、鞋扣喷涂；
12>照明、灯具涂装；
13>模特衣架涂装。

漳州华涞MF系列水帘机用途及特点：漳州华涞MF牌系列水帘喷漆柜是在引进国内外先进技术，结合我国目前喷涂行业的实际需要而设计开发的环保型涂装设备．本设备为喷漆作业解决漆雾污染所必需的，其车间通风漆雾净化效率达99.5%,车间内及周围大气中的有害气体浓度大大低于＜＜工业企业设计卫生标准＞＞，本机运行噪音完全符合＜＜工业企业噪音卫生标准＞＞的要求．

漳州华涞MF系列水帘喷漆柜的用途：净化空气、保护环境、收集漆雾、清除污染。水帘喷漆柜分悬挂式、轨道式、单面式、双联式等设计结构，满足不同行业的喷涂作业需要。水帘机也叫水帘喷漆柜，水帘喷漆机、水帘柜、水洗喷漆台。

漳州华涞MF系列水帘机主要用：于木器厂、机电厂、乐器厂、家具厂、工艺品厂、汽配厂、道具厂和五金机械厂等行业的油漆车间，处理喷漆时产生的漆雾和废气。其特点是能把喷漆时剩余的漆粉直接打在水池里或水帘面上，而喷漆时产生的气味及漆粉通过水帘幕过滤后经排风机排到室外，从而起到保护人身健康和净化喷漆工作环境的作用，同时又能使喷漆的工件表面增强光洁度。

漳州华涞MF系列水帘机操作简单，性能稳定、安全，是一种应用广泛的漆雾净化设备。

漳州华涞MF系列水帘机环境适应性强,无需特定的土建工程,安装周期短、成本低、效果好，安装功率较同类产品要小得多，保养维护方便、快捷、经济。

漳州华涞MF系列水帘机采用环保新型结构：三级漆雾过滤装置，水帘漆雾过滤+喷嘴雾化喷淋漆雾过滤，环保过滤球过滤，后侧板为清渣活动板。

二、漳州华涞MF系列水帘机选用材料及主要技术参数：

漳州华涞MF系列水帘喷漆柜由水池水箱、水帘板、顶板、侧板、水循环系统、环保过滤球装置、抽风系统及漆雾过滤系统组成，水帘喷漆柜组装完毕，要求环保性能好，油漆气雾过滤效果好，无渗漏现象；

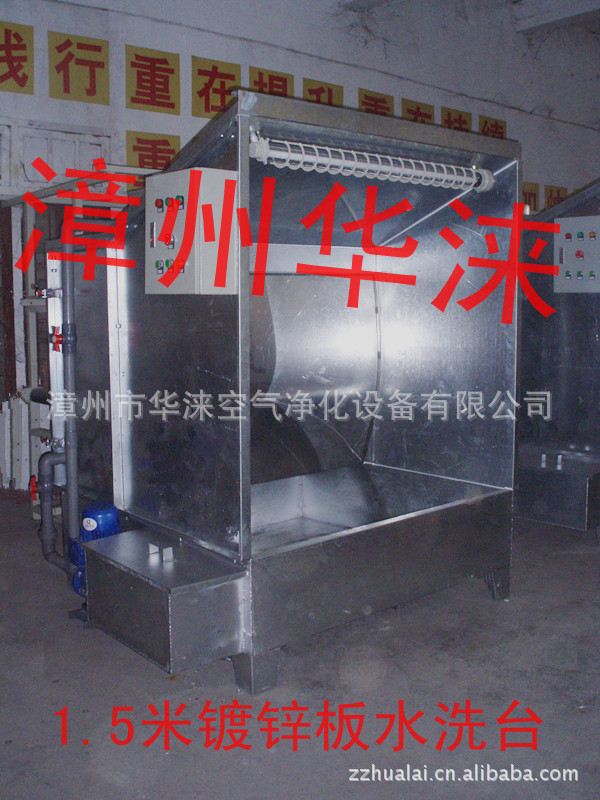

2-1、水池水箱用2.5mm钢板/镀锌板/不锈钢板制作，柜体侧板和顶板用1.5mm钢板/镀锌板/不锈钢板制作，后侧清渣活动板采用厚镀锌板，水帘板用304#1.2mm不锈钢制作；

2-2、外形尺寸：宽1200mm×深1500mm×高2450mm等更多规格的水柜机，外宽含水泵池宽度，外高含风机高度，工作区尺寸：宽900mm×深1500mm×高1900mm等更多规格的水柜机；

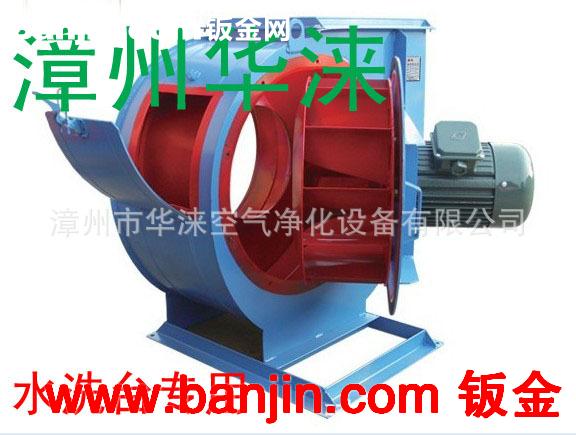

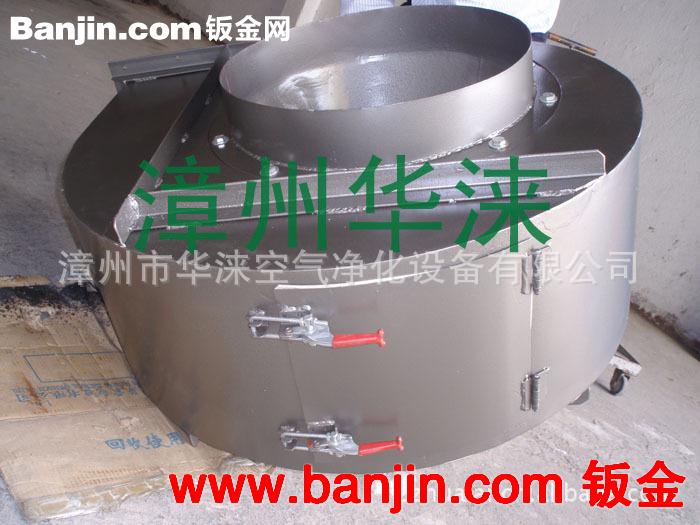

2-3、排风机：自产1.5kw低噪音、大风量、离心式抽油漆专用风机1台，风机风量：11000m3/h，配檢修清理門，後蓋可連同葉輪電機一起進行翻蓋維護清理；

2-4、水泵和水管及排水阀：上海0.75kw工程级潜水泵，水泵配有热过载保护，水量：10m3/h,PPV水管和水量调节球阀，不锈钢排水阀；

2-5、照明：上海新黎明防爆荧光灯1个，控制箱：正泰电器，1只/台；

2-6、排风管道：根据实际需要数量选购。

2-7、选装配置：对环保要求较高的可选装四道漆雾过滤油水分离档板和漆雾玻纤吸附装置及废气活性炭过滤装置。

可根据用户提出的各种技术要求另行设计制造。
您若需要定制非标准产品，可根据您的需要提出技术要求，以便我公司技术人员设计最佳配置，为您提供适用的产品。
